Spring Isolators — Series RD-Y4 / RD-34
26 models
Load: 6200–99200 Kg
Specifications
| S.No. | Model | LOAD/PC (kg) | Free Height H (mm) | Bolt Size | Top Plate (AXB) mm | Bottom Plate (CXD) mm | CC (mm) | Natural Frequency (Hz) |
|---|---|---|---|---|---|---|---|---|
| 1 | RBD-Y4.135 | 7800 | 180 | M20 | 357x191 | 357x280 | 244 | 3.0-5.0 |
| 2 | RCD-Y4.135 | 11700 | 182 | M20 | 400x400 | 400x400 | 445 | 3.0-5.0 |
| 3 | RDD-Y4.135 | 15600 | 182 | M20 | 400x400 | 480x400 | 445 | 3.0-5.0 |
| 4 | RED-Y4.135 | 19500 | 188 | M20 | 500x375 | 580x375 | 575 | 3.0-5.0 |
| 5 | RFD-Y4.135 | 23400 | 188 | M20 | 500x375 | 580x375 | 575 | 3.0-5.0 |
| 6 | RHD-Y4.135 | 31200 | 193 | M20 | 470x470 | 550x470 | 505 | 3.0-5.0 |
| 7 | RID-Y4.135 | 35100 | 193 | M20 | 470x470 | 550x470 | 505 | 3.0-5.0 |
| 8 | RJD-Y4.135 | 39000 | 182 | M20 | 480x665 | 560x665 | 530 | 3.0-5.0 |
| 9 | RLD-Y4.135 | 46800 | 182 | M20 | 480x665 | 560x665 | 530 | 3.0-5.0 |
| 10 | RPD-Y4.135 | 62400 | 183 | M20 | 620x620 | 700x620 | 655 | 3.0-5.0 |
| 11 | RZD-2/25-51 | 48000 | 213 | M20 | 625x480 | 680x459 | 650 | 3.52 |
| S.No. | Model | LOAD/PC (kg) | Free Height H (mm) | Bolt Size | Top Plate (AXB) mm | Bottom Plate (CXD) mm | CC (mm) | Natural Frequency (Hz) |
| 1 | RBD-34.135 | 6200 | 200 | M20 | 357x191 | 357x280 | 244 | 3.0-5.0 |
| 2 | RCD-34.135 | 18600 | 202 | M20 | 370x370 | 370x450 | 420 | 3.0-5.0 |
| 3 | RDD-34.135 | 24800 | 202 | M20 | 370x370 | 370x450 | 420 | 3.0-5.0 |
| 4 | RED-34.135 | 31000 | 202 | M20 | 500x375 | 580x375 | 545 | 3.0-5.0 |
| 5 | RFD-34.135 | 37200 | 202 | M20 | 500x375 | 580x375 | 545 | 3.0-5.0 |
| 6 | RHD-34.135 | 49600 | 213 | M20 | 470x470 | 550x470 | 505 | 3.0-5.0 |
| 7 | RID-34.135 | 55800 | 213 | M20 | 470x470 | 550x470 | 505 | 3.0-5.0 |
| 8 | RJD-34.135 | 62000 | 210 | M20 | 660x475 | 660x558 | 528 | 3.0-5.0 |
| 9 | RLD-34.135 | 74400 | 210 | M20 | 660x475 | 660x558 | 528 | 3.0-5.0 |
| 10 | RPD-34.135 | 99200 | 203 | M20 | 620x620 | 700x620 | 655 | 3.0-5.0 |
| S.No. | Model | LOAD/PC (kg) | Free Height H (mm) | Bolt Size | Top Plate (AXB) mm | Bottom Plate (CXD) mm | Natural Frequency (Hz) | — |
| 1 | DSI-3.25 190.135-SPR | 2500-10000 | 430 | M24 | 550x550 | 550x550 | 3.0-7.0 | — |
| 2 | DSI-4.25 190-SPR | 3300-13300 | 430 | M24 | 550x550 | 550x550 | 3.0-7.0 | — |
| 3 | DSI-6.25 190-SPR | 4950-19950 | 430 | M24 | 550x550 | 550x550 | 3.0-7.0 | — |

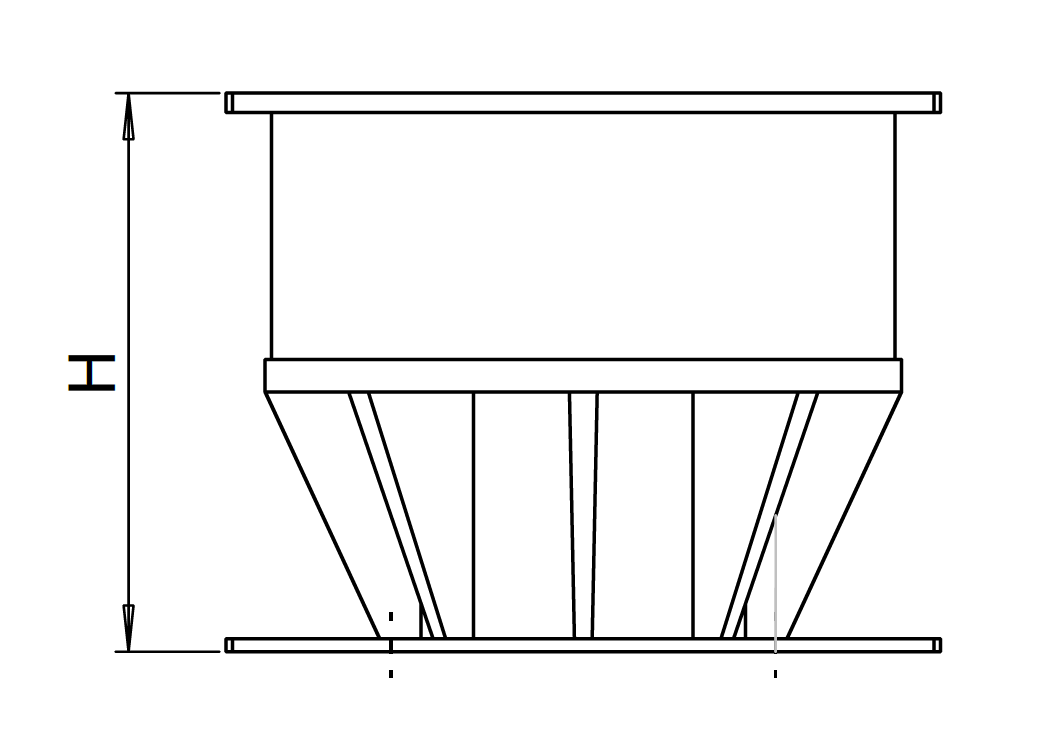

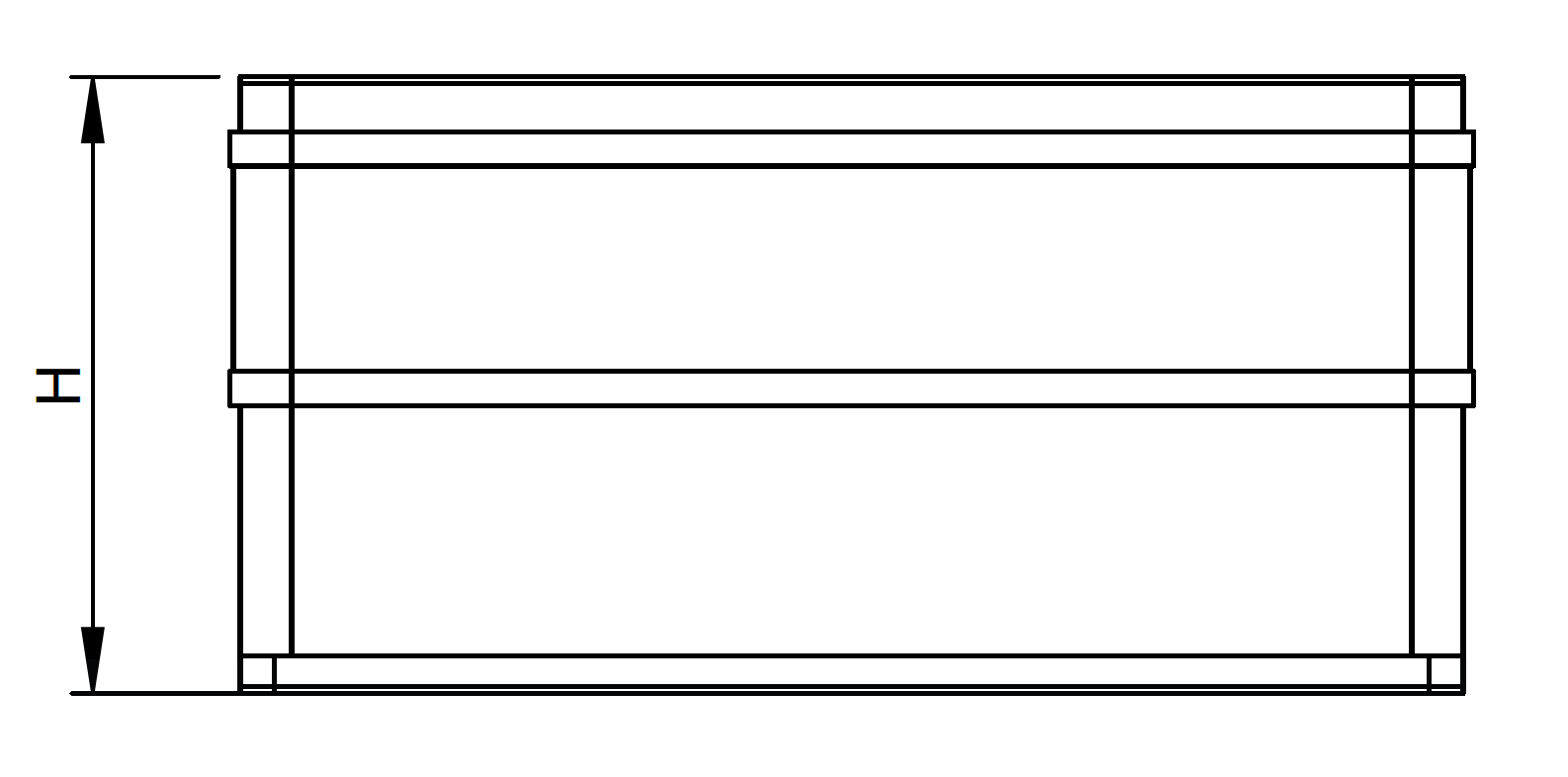

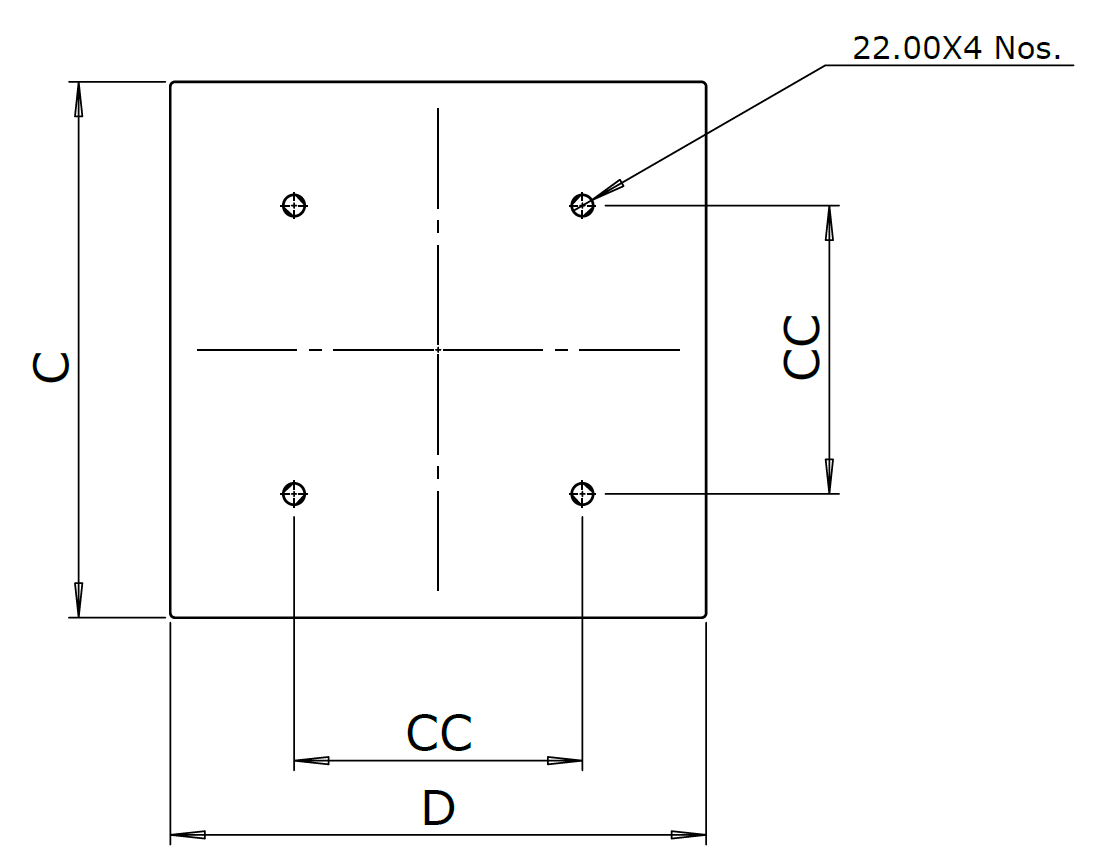

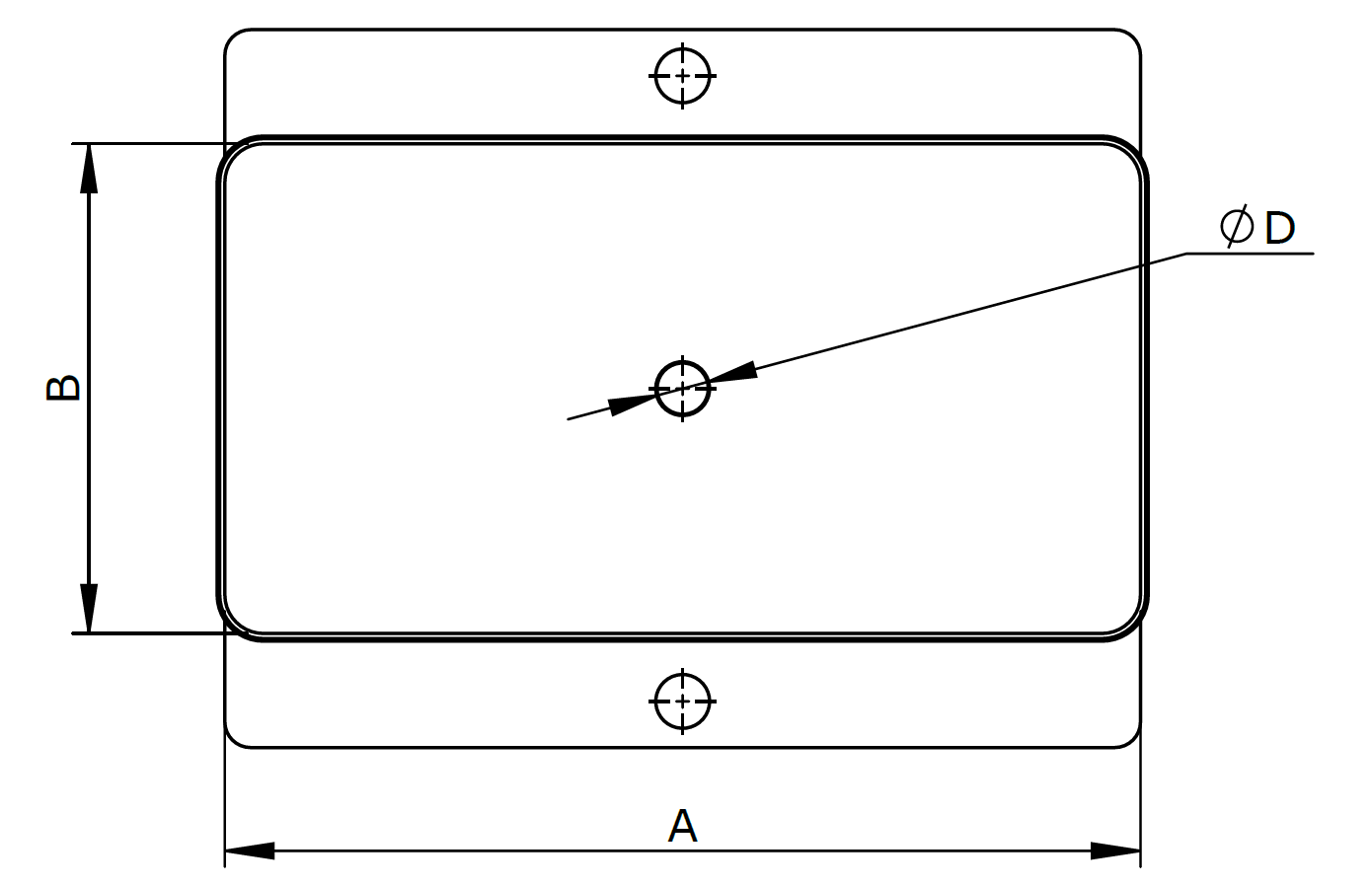

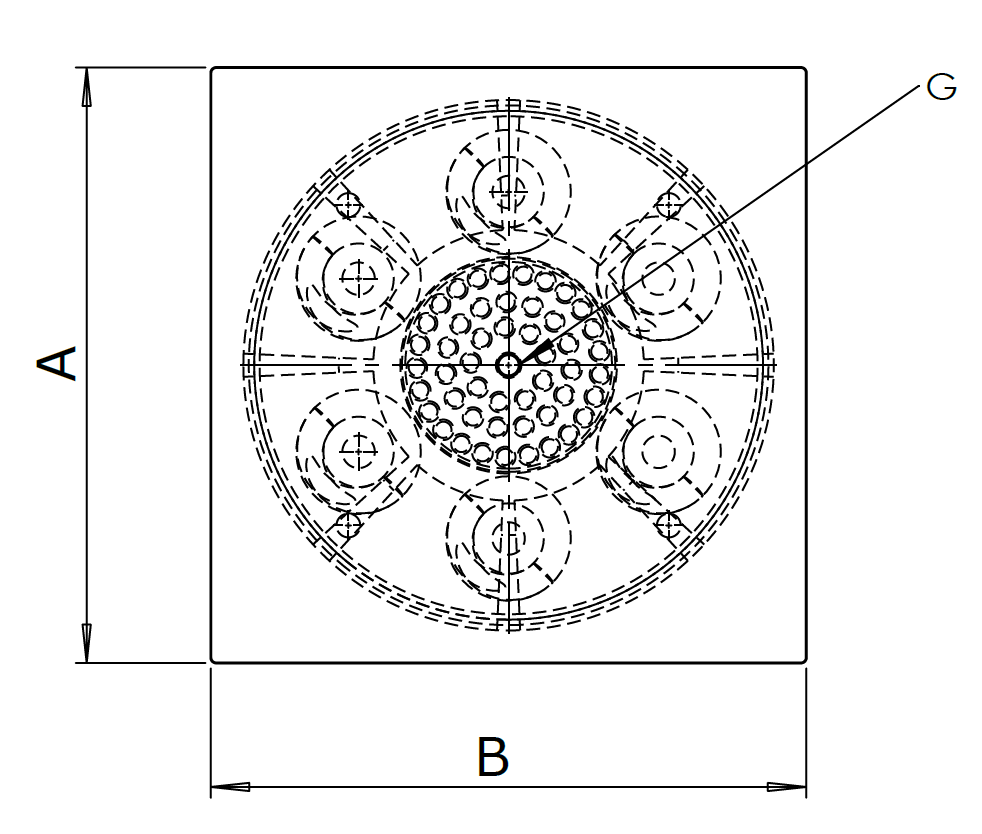

Technical Drawings
