Stud Mounts — Series DS (Part 1)

39 models Load: 2–114 Kg
Series DS (Part 1) — product image
Series DS (Part 1) — image 2

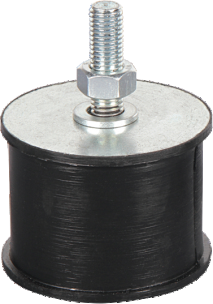

Series DS (Part 1) — image 3
Series DS (Part 1) — image 4

Specifications

Model D (mm) H (mm) G (mm) L (mm) Load Kgs. Natural Frequency (Hz)
DS a 10-10 10 10 M4 16 2 12
DS b 10-10 10 10 M4 16 4 15
DS c 10-10 10 10 M4 16 6.5 15
DS a 15-15 15 15 M4 16 4 12
DS b 15-15 15 15 M4 16 9 12
DS c 15-15 15 15 M4 16 15 12
DS a 20-15 20 15 M6 16 9 12
DS b 20-15 20 15 M6 16 18 12
DS c 20-15 20 15 M6 16 25 12
DS a 20-25 20 25 M6 16 7 10
DS b 20-25 20 25 M6 16 16 10
DS c 20-25 20 25 M6 16 24 12
DS a 20-30 20 30 M6 16 10 10
DS b 20-30 20 30 M6 16 20 10
DS c 20-30 20 30 M6 16 30 12
DS a 22-09 22 9 M6 16 8 10
DS b 22-09 22 9 M6 16 18 10
DS c 22-09 22 9 M6 16 26 12
DS a 22-25 22 25 M6 16 9 12
DS b 22-25 22 25 M6 16 18 12
DS c 22-25 22 25 M6 16 27 12
DS a 22-35 22 35 M6 16 10 12
DS b 22-35 22 35 M6 16 19 12
DS c 22-35 22 35 M6 16 28 12
DS a 25-25 25 25 M8 33 12 12
DS b 25-25 25 25 M8 33 28 12
DS c 25-25 25 25 M8 33 39 12
DS a 25-30 25 30 M8 33 10 9
DS b 25-30 25 30 M8 33 22 9
DS c 25-30 25 30 M8 33 30 9
DS a 30-30 30 30 M8 33 17 8
DS b 30-30 30 30 M8 33 37 8
DS c 30-30 30 30 M8 33 57 8
DS a 40-30 40 30 M10 38 34 7
DS b 40-30 40 30 M10 38 70 8
DS c 40-30 40 30 M10 38 110 8
DS a 40-35 40 35 M10 38 40 7
DS b 40-35 40 35 M10 38 75 8
DS c 40-35 40 35 M10 38 114 8
